礦用防爆變壓器

一．適用范圍與用途

  KSG-2.5、4.0/0.66型礦用隔爆型干式變壓器（以下簡單稱變壓器）適用于煤礦井下有沼氣煤塵

的爆炸危險場所。在交流50Hz/電壓至660V的供電線路中/為煤電鉆提供127V電源。

 變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》GB3836.2-83《爆炸性環境防爆

電氣設備隔爆型電氣設備“d”》等有關標準設計。制造與檢驗。

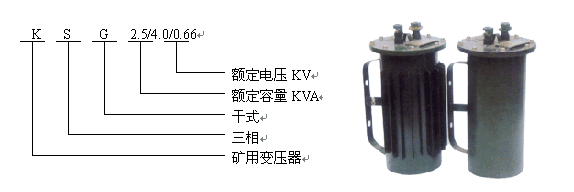

二.型號及其含義

三.主要技術參數

 四.產品特點

 1.KSG型礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求；

2.箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能；

3.KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及220V，或400及230V（參看銘牌數據）。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。

 五、常見故障的處理方法

  由于運輸、裝卸以及使用環境的不同，在您第一次使用本產品時，可能遇到某些問題，請您按照以下

 方法進行處理。

送電即出現漏電或短路燈亮時；

 遇此問題應先檢查輸入、輸出電壓是否正常，如輸出電壓不正常，應檢查RL15-5熔斷器是否松動或接觸不良、組合開關（即手柄）是否打到位、插件有無松動等，將出現問題的地方排除即可。

 六、產品運輸及保管

 1.產品在運輸過程中，不應有劇烈的振動，撞擊和倒放。

 2.產品不得曝曬、雨淋并應存放在空氣流通，溫度不高于+50℃，不低于-3℃和相對濕度不大于95%及無腐蝕性氣體的環境中。
