一.概述
JBK5系列機床控制變壓器是我公司在國內JBK3系列機床控制變壓器的基礎上，經過多年來進一步吸收國外同類產品，并優選國外的接線端子結構、將端子與骨架合在一起，使防護等級提高到IP2LX，防止偶然觸及電路。采用國內IT冷壓接線端子，接線方式可以使接線密集程度提高。
變壓器的硅鋼片與硅鋼片之間聯接、硅鋼片與底板聯接采用氬弧焊焊接工藝，形成一個整體，簡捷明了。尤其是底板一次成型，安裝尺寸較JBK3系列更為準確，而采用優質防蝕合金材料，大大增高了接地性能的可靠性，全面提高了產品質量。
JBK5系列機床控制變壓器適用于交流50/60HZ，輸入電壓不超過500V，輸出額定電壓不超過220V，作為各行各業的機械設備，一般電器控制電源和工作、信號燈的電源之用。

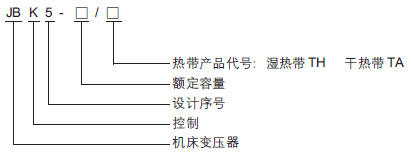

二.型號及其含義

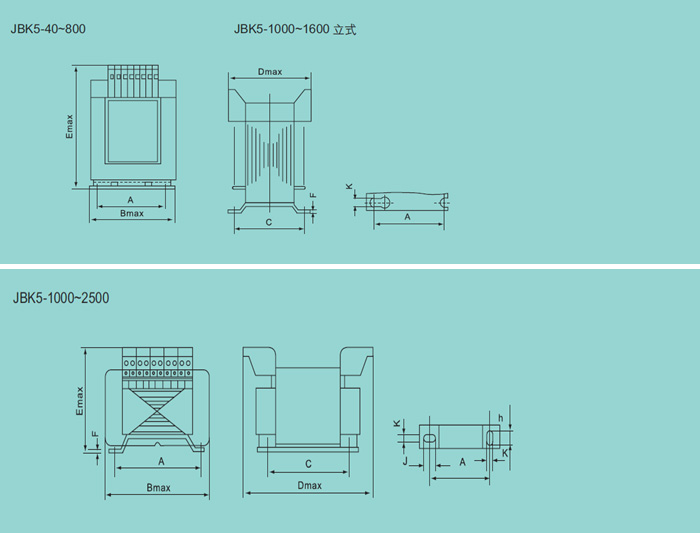

三.外型及安裝尺寸
| 型號 | 外型尺寸 | 安裝尺寸 | 安裝孔K或K*J | Fmax | 備注 | |||
| Bmax | Dmax | Emax | A | C | ||||
| JBK5-40、63 | 78 | 72 | 90 | 56±0.15 | 46±0.125 | 4.6 | 1.5 | |
| JBK5-100 | 85 | 85 | 96 | 64±0.15 | 62±0.15 | 4.6 | 1.5 | |
| JBK5-160 | 96 | 92 | 105 | 84±0.175 | 73±0.5 | 5.5 | 1.5 | |
| JBK5-250 | 96 | 100 | 104 | 84±0.175 | 85±0.175 | 5.8 | 1.5 | |
| JBK5-400 | 120 | 100 | 122 | 90±0.175 | 850±0.175 | 5.8 | 2 | |
| JBK5-630 | 150 | 110 | 140 | 122±0.2 | 90±0.175 | 7 | 2 | |
| JBK5-800 | 150 | 128 | 142 | 122±0.2 | 105±0.2 | 7 | 2 | |
| JBK5-1000 | 150 | 190 | 142 | 126±0.2 | 155±0.2 | 7 | 3 | |
| JBK5-1000 | 168 | 125 | 155 | 105±0.2 | 138±0.2 | 9 | 2 | 橫式 |
| JBK5-1600 | 170 | 225 | 153 | 140±0.2 | 176±0.2 | 7 | 3 | 橫式 |
| JBK5-1600 | 168 | 138 | 155 | 116±0.2 | 138±0.2 | 9 | 2 | 橫式 |
| JBK5-2500 | 194 | 160 | 165 | 172±0.2 | 195±0.2 | 7 | 4 | 豎式 |
單相控制變壓器
