一.概述
BK系列新型控制變壓器是在國內外BK系列控制變壓器的基礎上進一步吸收國外同類產品的優點，并優選國外先進方法的接線端子，具有外形美觀、性能優良、工作可靠、耗能低、體積小、接線安全，適用性廣等特點，是一種理想的變壓電源。
二.用途
BK系列新型控制變壓器，適用于50/60HZ，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號電源，也可作為小型動力電源使用。
三.型號及其含義

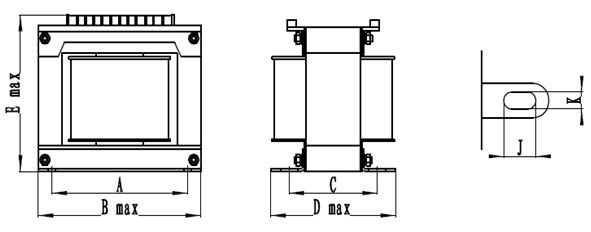

四.外型及安裝尺寸
| 型號 | 外型尺寸 | 安裝尺寸 | 安裝孔 | ||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| BK-25VA | 78 | 78 | 88 | 57 | 46 | 5 | 9 |
| BK-50VA | 78 | 86 | 88 | 57 | 54 | 5 | 9 |
| BK-100VA | 112 | 89 | 113 | 76 | 59 | 6 | 10 |
| BK-150VA | 112 | 99 | 113 | 76 | 69 | 6 | 10 |
| BK-200VA | 112 | 104 | 113 | 76 | 74 | 6 | 10 |
| BK-250VA | 112 | 109 | 113 | 76 | 79 | 6 | 10 |
| BK-300VA | 140 | 117 | 138 | 98 | 85 | 6 | 11 |
| BK-400VA | 140 | 122 | 138 | 98 | 90 | 6 | 11 |
| BK-500VA | 140 | 127 | 138 | 98 | 95 | 6 | 11 |
| BK-700VA | 140 | 142 | 138 | 98 | 110 | 6 | 11 |
| BK-1000VA | 168 | 185 | 170 | 115 | 115 | 8.5 | 15 |
| BK-1500VA | 168 | 195 | 170 | 115 | 125 | 8.5 | 15 |
| BK-2000VA | 200 | 195 | 200 | 145 | 190 | 9 | 18 |
| BK-2500VA | 200 | 205 | 200 | 145 | 200 | 9 | 18 |
| BK-3000VA | 200 | 215 | 200 | 145 | 210 | 9 | 18 |
